【からくり改善くふう展16】狭い部分への組み付けを確実に速くする工夫…ダイハツ 1枚目の写真・画像

自動車ビジネス企業動向

2016年9月30日（金） 17時30分

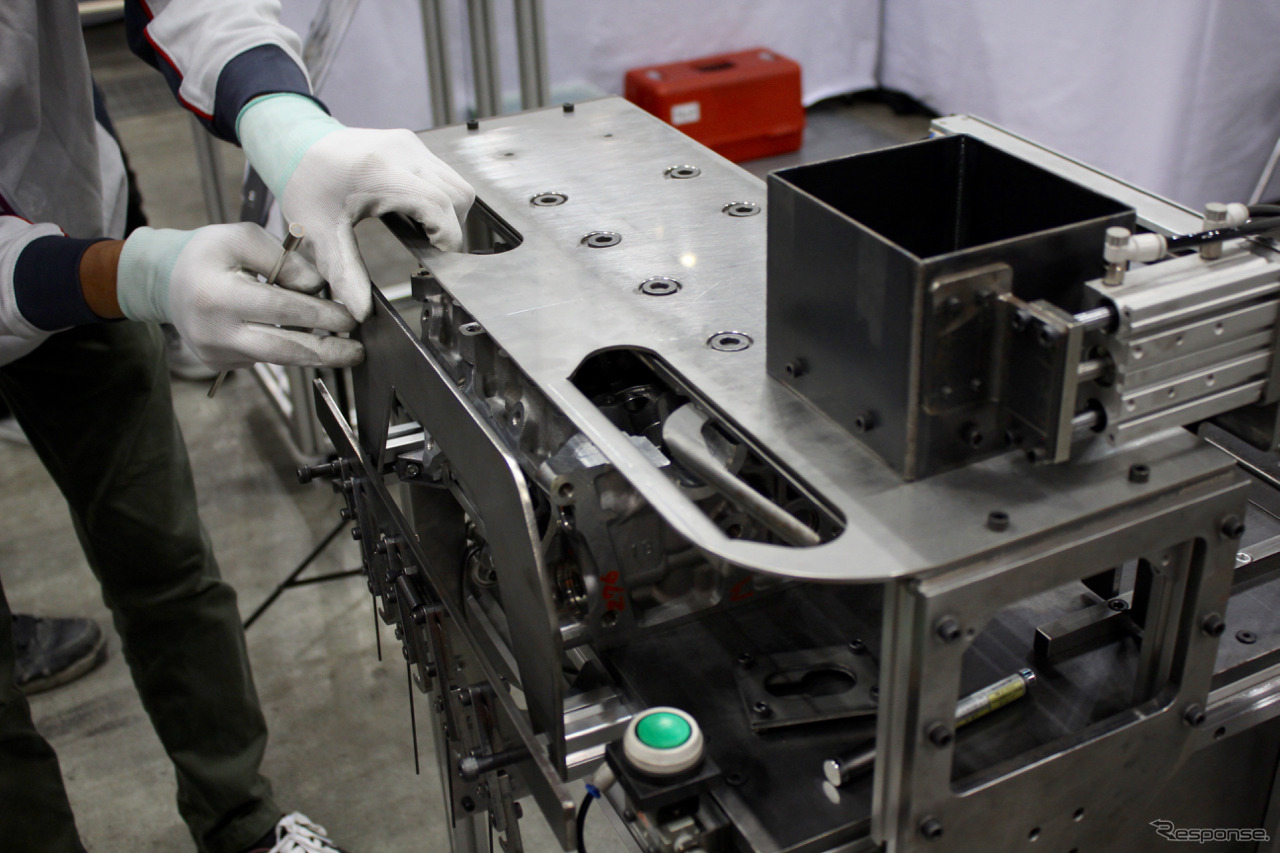

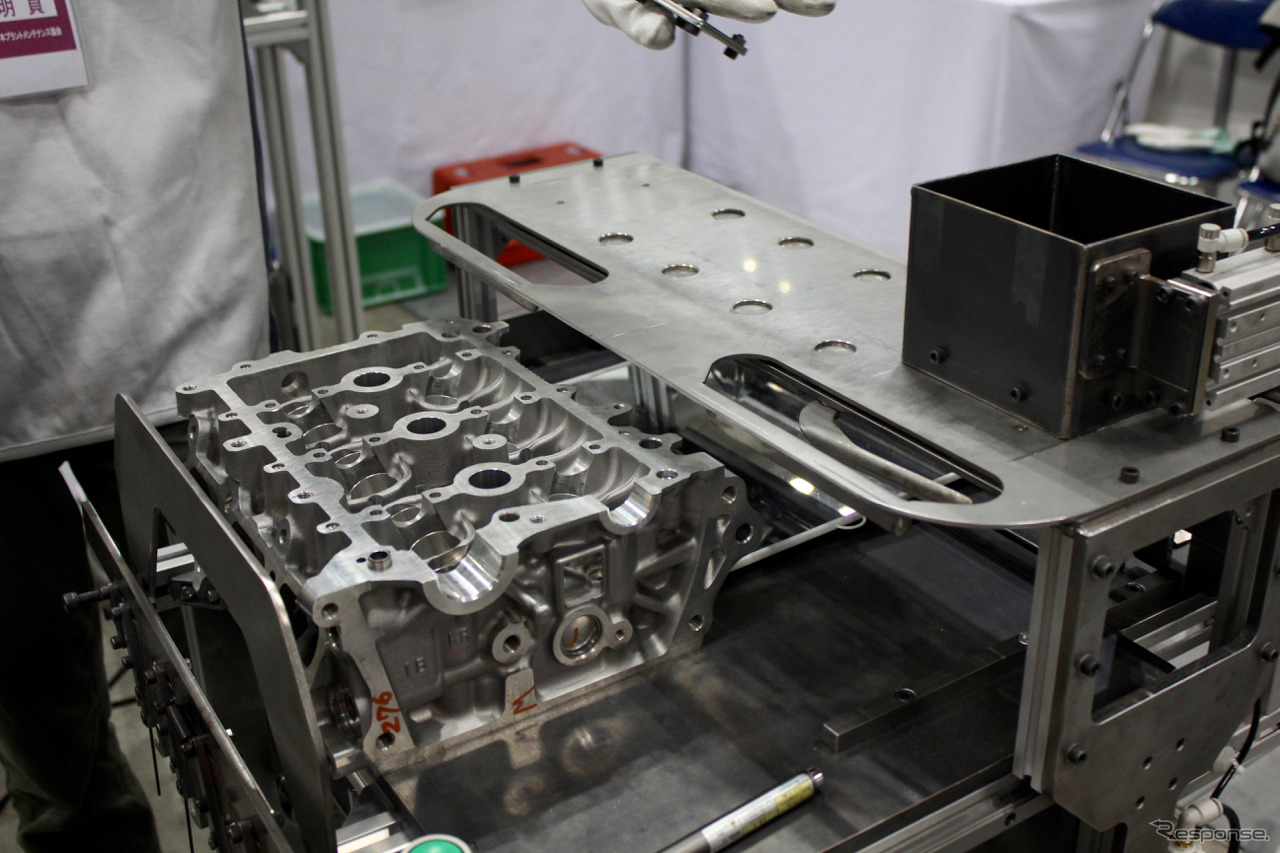

ワッシャマン。シリンダーヘッドの隣にあるのがワッシャーを配列させるプレート。

プレート右にあるボックスが振動しながら全面に移動して、ボックス底からプレートにワッシャーを供給する。

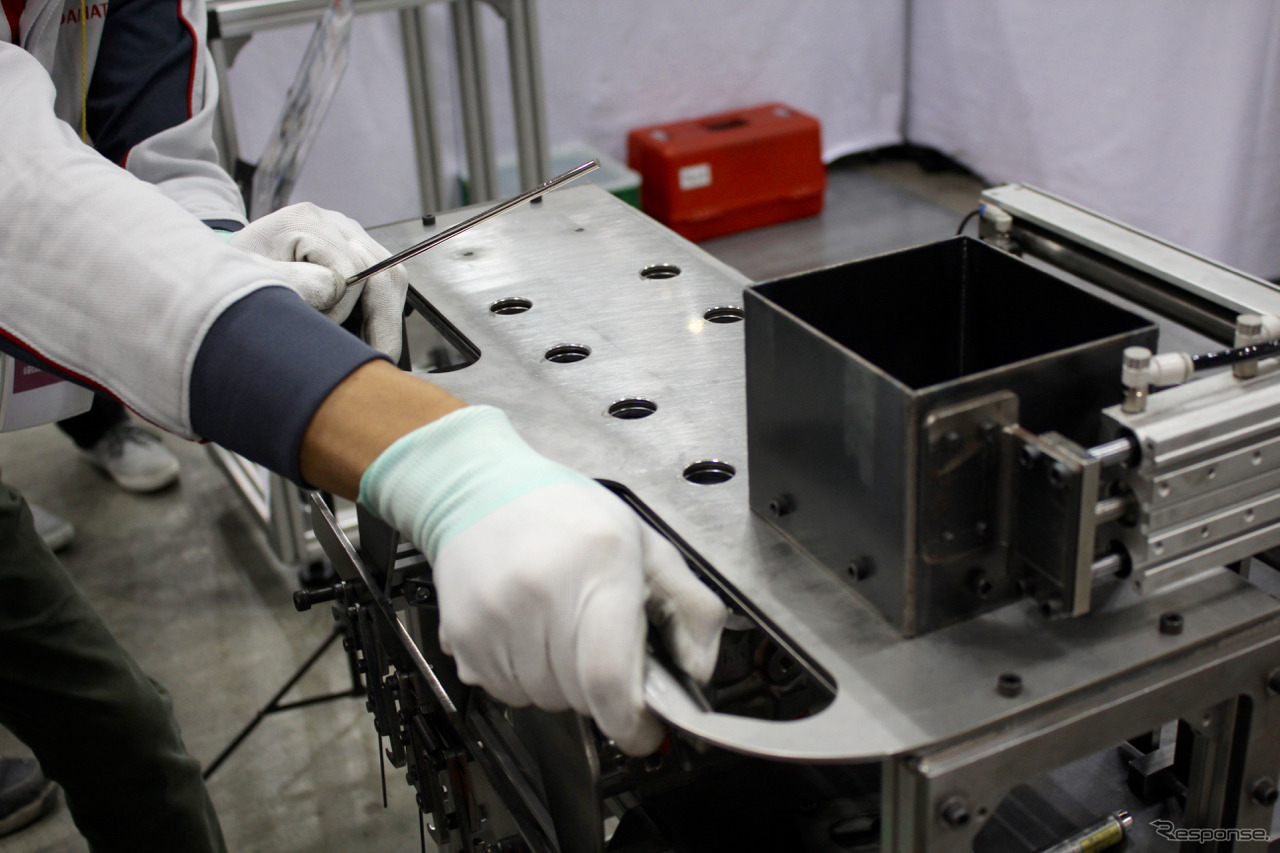

プレートを引っ張り、シリンダーヘッドの上までもってきたら、レバーを引いて、ワッシャーをヘッドに落とす。

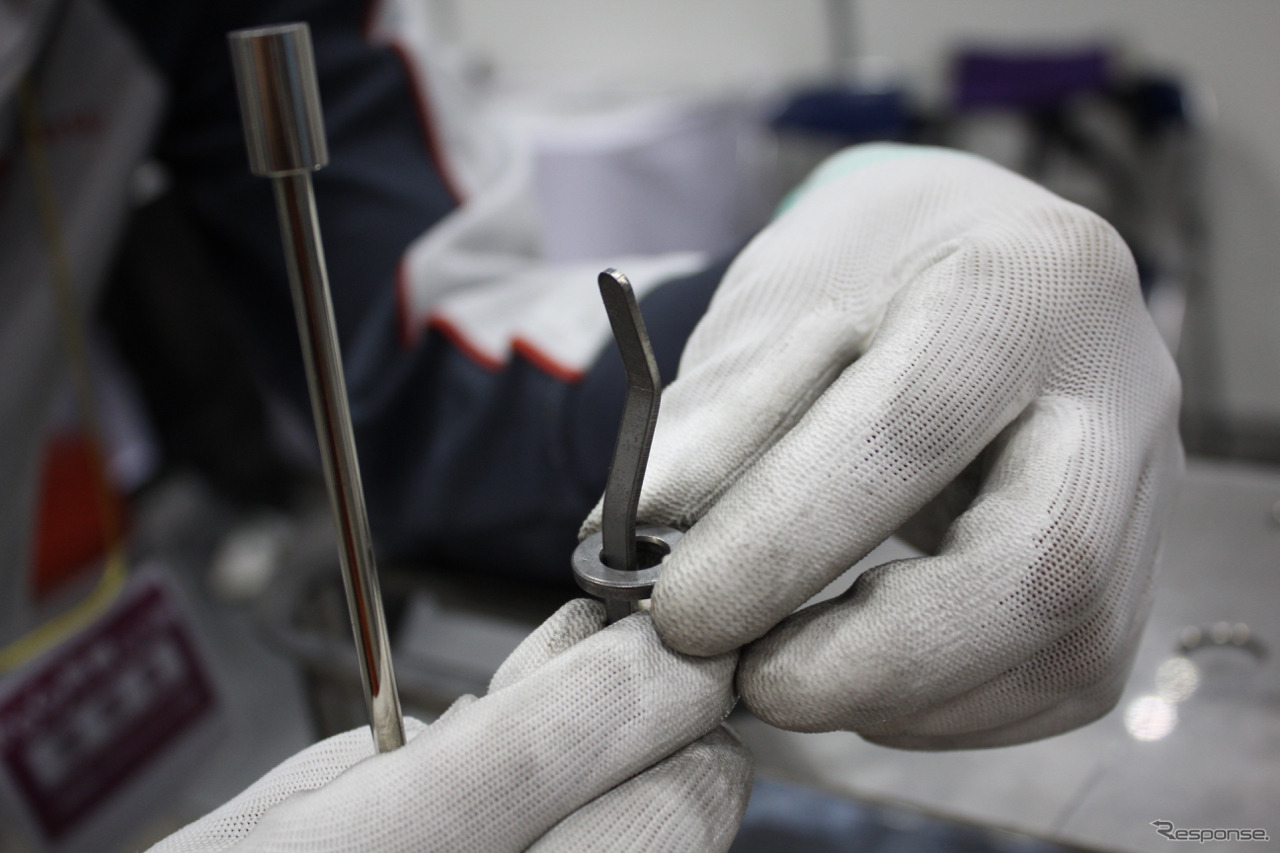

ヘッドのボルト穴には下からガイドが突き出ていて、これを通ったワッシャーは、ガイドが下から抜ける際にガイドの曲がりによって、位置を合わせて寝かせられる。

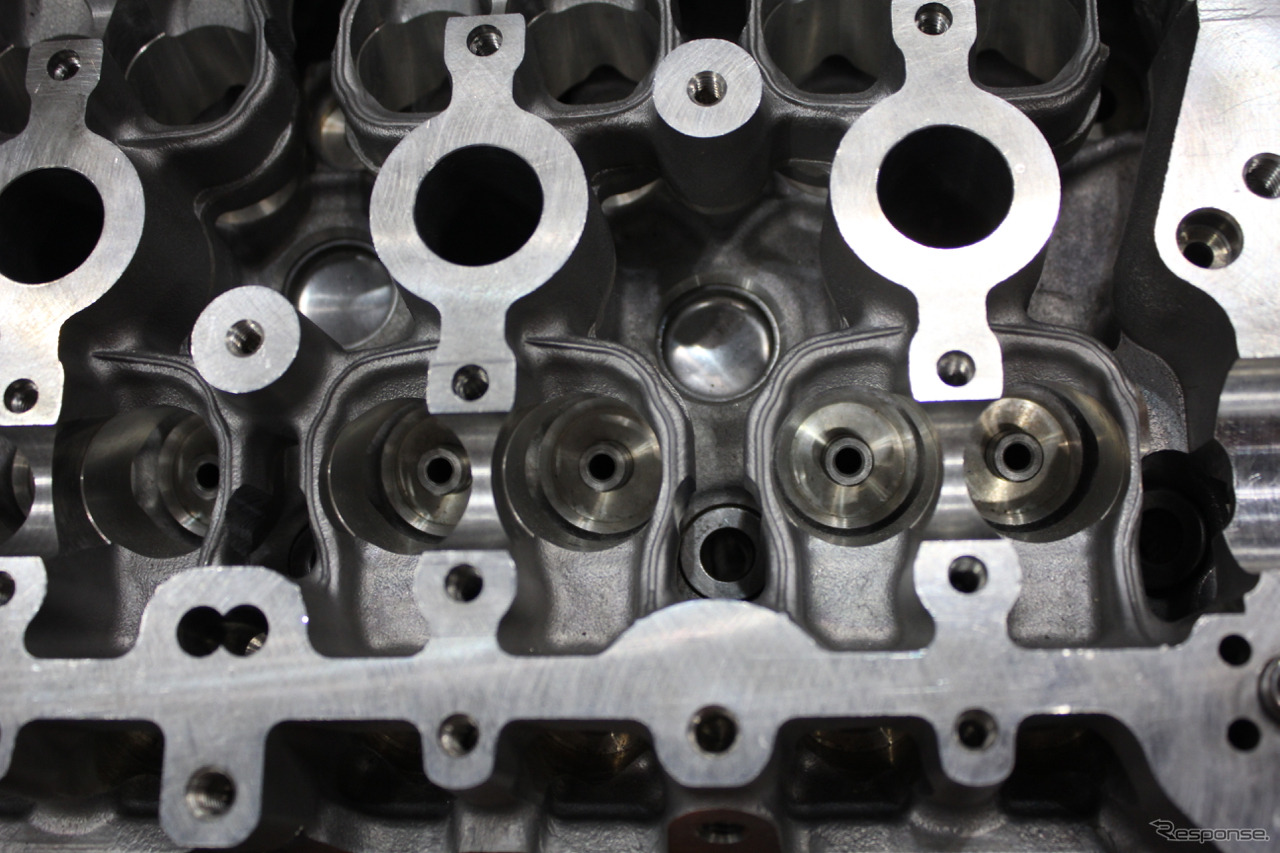

燃焼室に挟まれた狭い穴にワッシャーがキチンと置かれている。

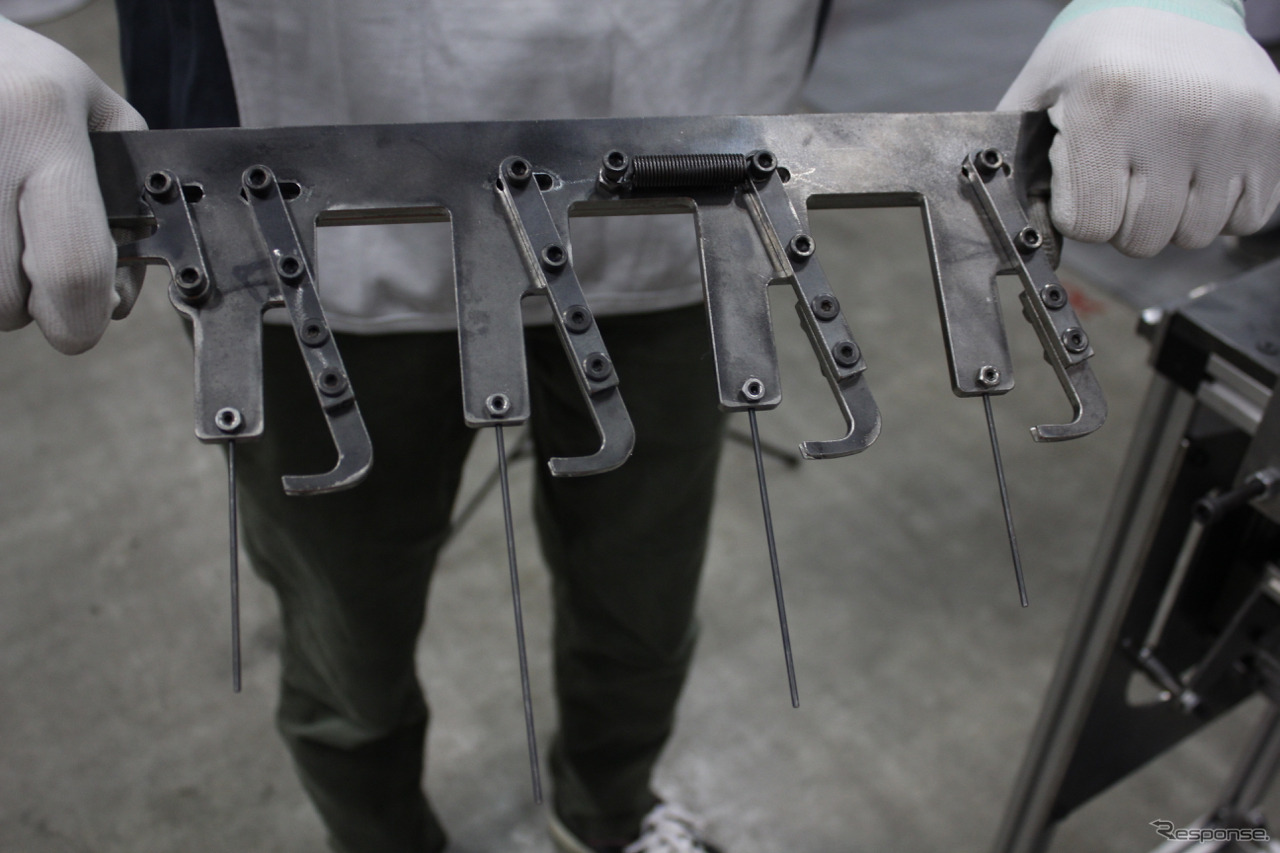

これまでワッシャー取り付けに使っていた治具。1つ1つ確認しながらガイドを抜く必要があった。
